プロジェクトの設定を行う

Note

スタートアップガイドの「TestUnitFW のインストール」及び「プロジェクトファイルの作成」を行った後の手順を説明します。前述の手順が済んでいない場合は、スタートアップガイドを参考に設定してください。

TestUnit 設定を行う

1. アプリ画面左上の [ファイル] > [各種設定] から [TestUnit 設定] をクリックします。

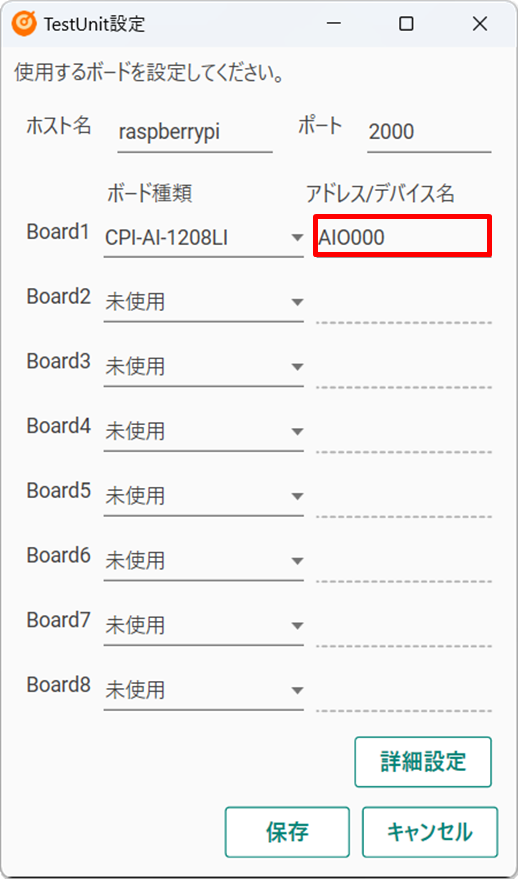

2. [ホスト名] に TestUnit として使用する Raspberry Pi のホスト名または IP アドレスを入力します。
※ [ポート] は TestUnitFW のポート番号として 2000 を指定します。変更は不要です。

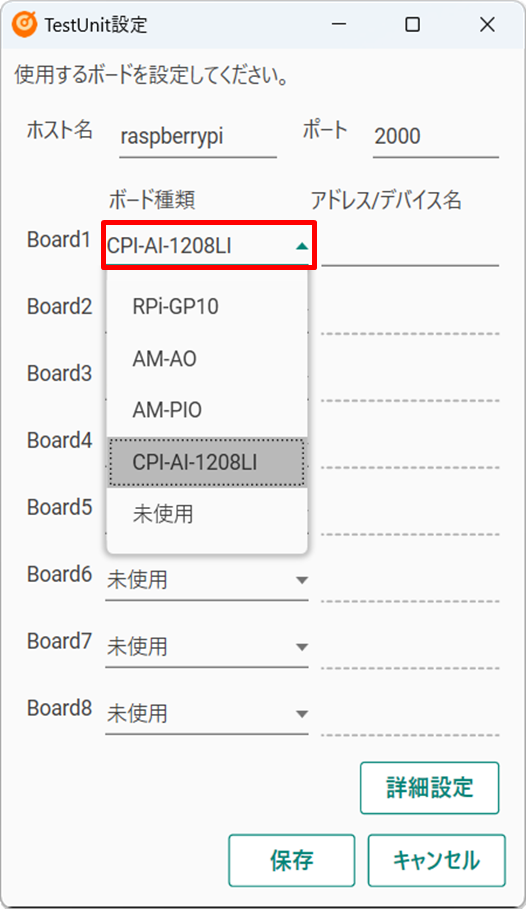

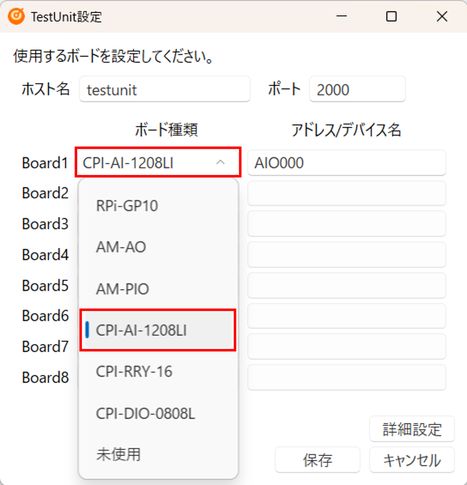

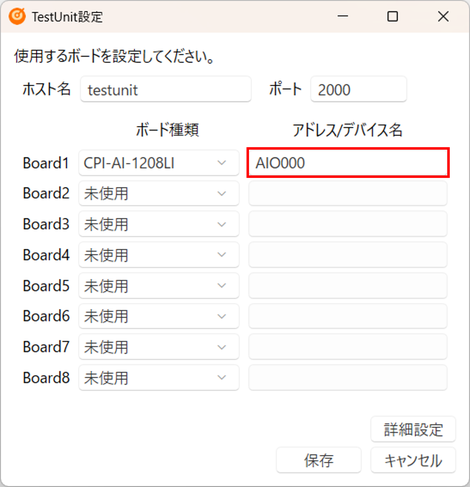

3. [ボード種類] から [CPI-AI-1208LI] を選択します。

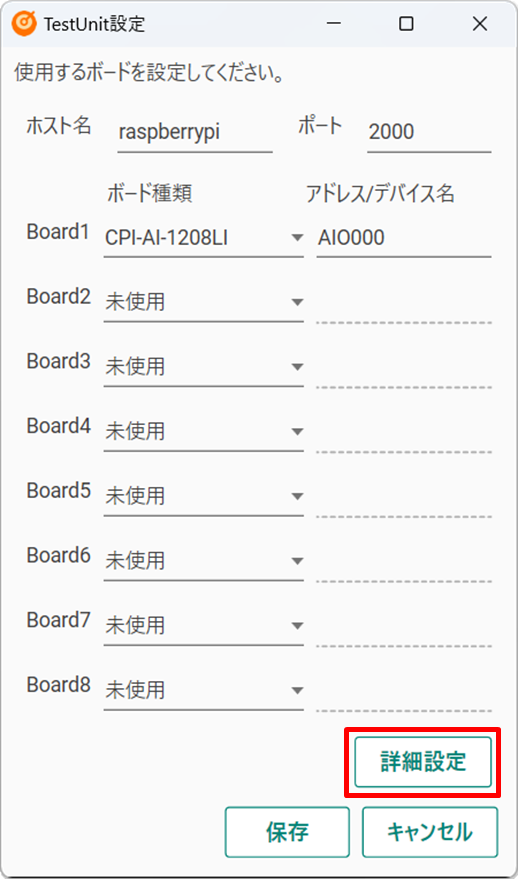

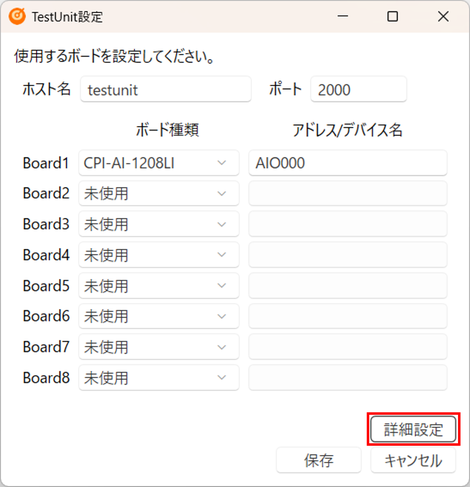

1. [詳細設定] を選択します。

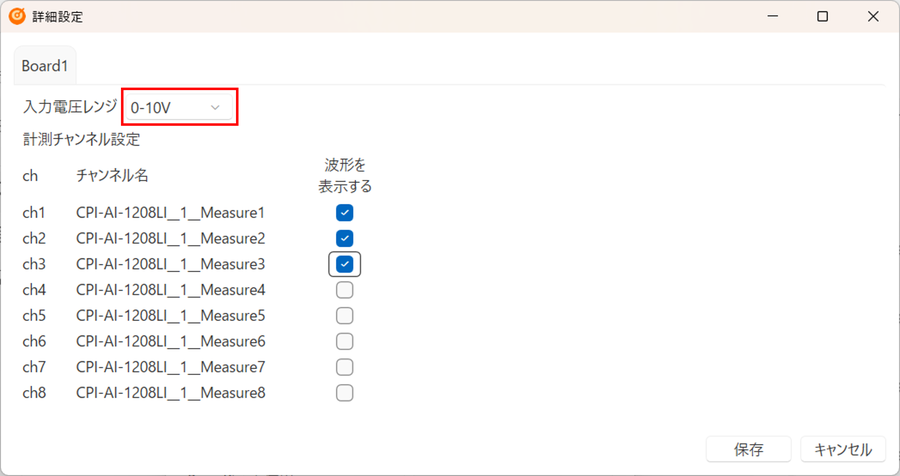

2. テスト対象のターゲット機器に合わせて、[入力電圧レンジ] から適切な電圧レンジを選択します。

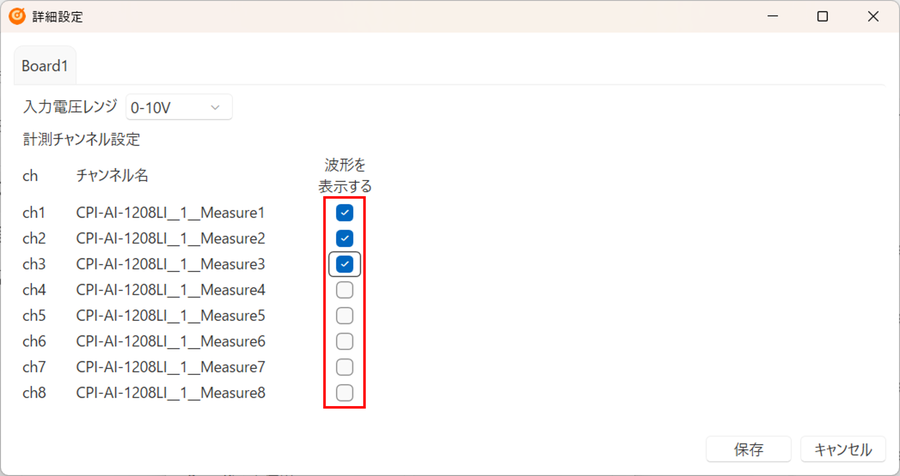

3. [MainWaveform] 上で波形を表示して確認したいチャンネルは [波形を表示する] にチェックをつけ、不要なチャンネルはチェックを外します。

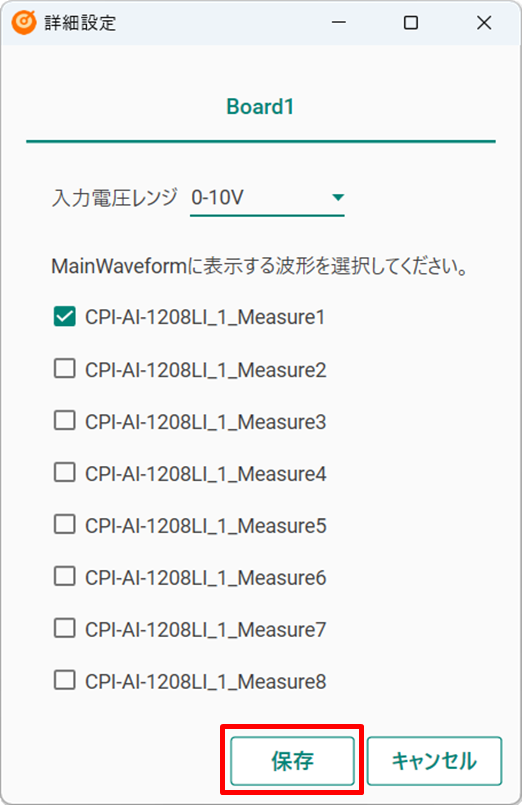

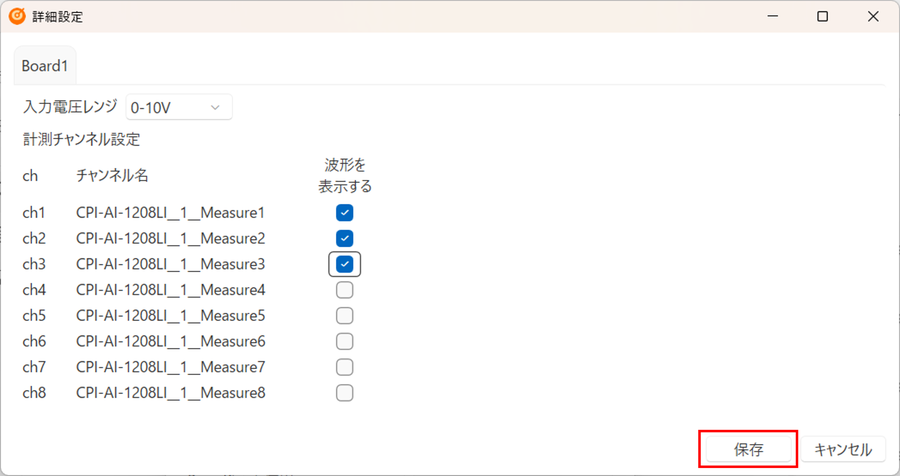

4. 設定が完了したら、[保存] をクリックします。

Note

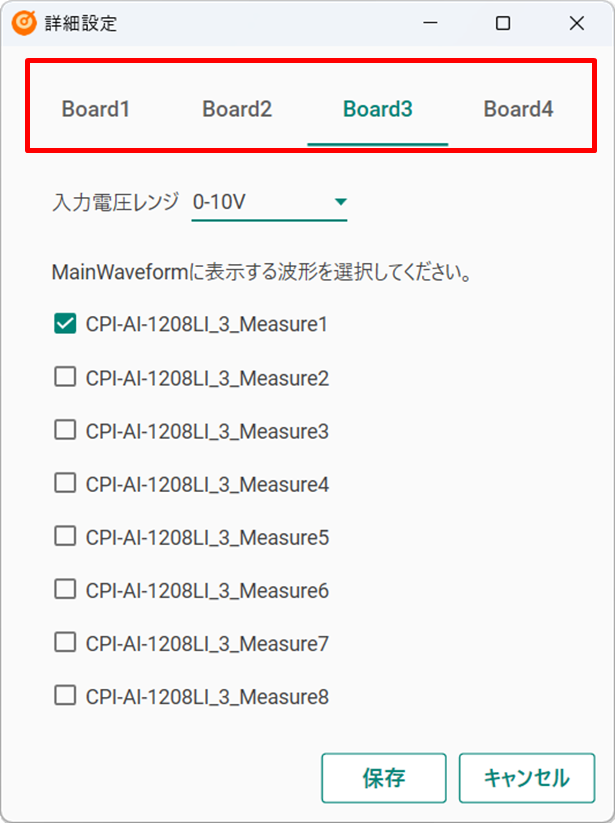

拡張 I/F ボードを複数枚重ねている場合は、タブで設定するボードを切り替えてください。

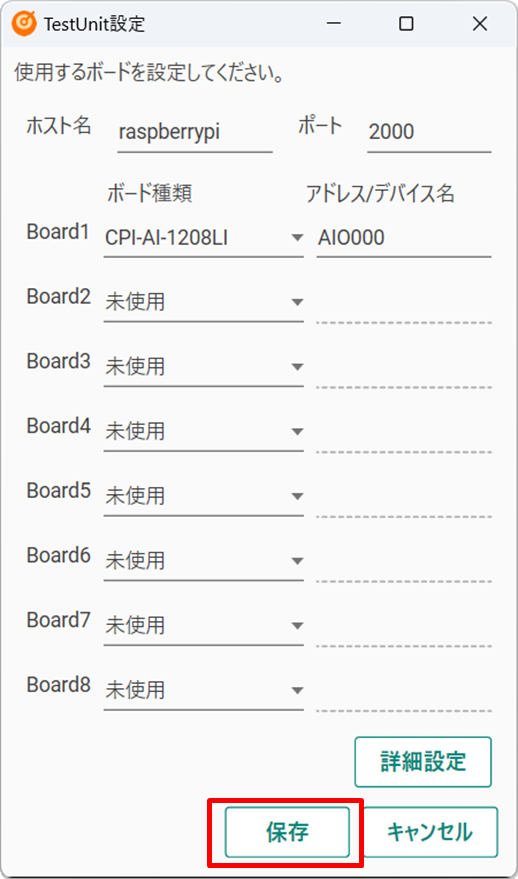

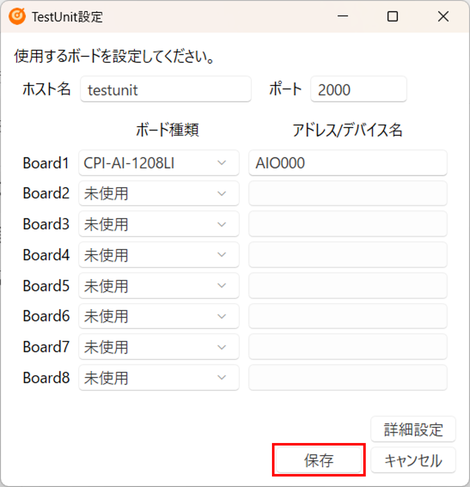

5. [TestUnit 設定] のダイアログに戻り、[保存] をクリックします。

プロジェクトの設定は以上です。次はTestRunner の GUI 上で計測を行うで実際に計測を試してみます。
