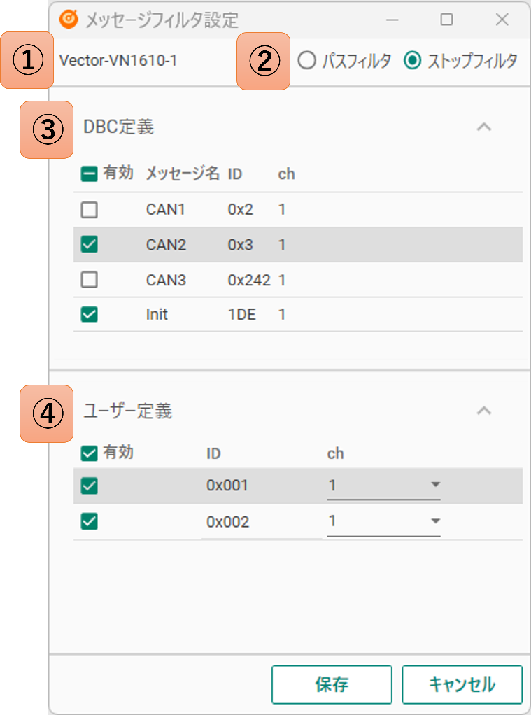

メッセージフィルタ設定ダイアログ

このページでは、[メッセージフィルタ設定] ダイアログについて説明します。

① HW 識別名

フィルタ設定の対象 HW 識別名が表示されます。

パスフィルタかストップフィルタを設定します。

パスフィルタ
- 有効に設定した ID を持つメッセージのみをログに保存します。
- 例えば、パスフィルタで ID:0x100 のみを登録しテストを開始した場合、ID:0x100 のメッセージを受信した時に CAN ペインに表示されます。ID:0x100 以外のメッセージは受信したとしても CAN ペインに表示されません。
ストップフィルタ
- 有効に設定した ID を持つメッセージ以外をログに保存します。
- 例えば、パスフィルタで ID:0x100 のみを登録しテストを開始した場合、ID:0x100 のメッセージは受信したとしても CAN ペインに表示されません。ID:0x100 以外のメッセージを受信した場合 CAN ペインに表示されます。

CAN 通信設定で指定した DBC ファイルを読み込み表示します。それぞれのメッセージに対し、フィルタの有効/無効を指定できます。

項目	説明
有効	フィルタするメッセージの有効 / 無効を指定します。ヘッダーのチェックボックスで一括で有効/無効の変更が行えます。
メッセージ名	DBC ファイルに定義されているメッセージ名が表示されます。
ID	DBC ファイルに定義されているメッセージの ID が表示されます。
ch	DBC ファイルを登録しているチャンネルが表示されます。

Warning

DBC 定義部の有効 / 無効の設定は、DBC ファイルが修正または変更された場合、メッセージ ID が一致するメッセージのみ引き継がれます。

フィルタ対象とするメッセージを定義します。

項目	説明
有効	フィルタするメッセージの有効 / 無効を指定します。ヘッダーのチェックボックスで一括で有効 / 無効の変更が行えます。
ID	送信するメッセージの ID 部分を設定します。先頭に “0x” がない場合は自動で補完されます。 ● CAN 設定で ID が 11 bit 指定の場合、0x0~0x7FF の範囲で 0~9 , A~F の 16 進数で入力してください。3 文字以下の場合、0 で補完されます。 ● CAN 設定で ID に 29 bit を含むチャンネルを指定した場合、0x0~0x1FFFFFFF の範囲で 0~9 , A~F の 16 進数で入力してください。8 文字以下の場合、0 で補完されます。
ch	フィルタ対象のチャンネルを選択します

リスト内を右クリックすることで、[行の追加] や [行の削除] が行えます。

[行の追加] を選択した場合、選択行の上に新規行が挿入されます。

[行の削除] を選択した場合、選択行が削除されます。

Note

フィルタ状態はプロジェクトごとに保存されます。
