UDP ペイン

このページでは、[UDP] ペインについて説明します。

概要

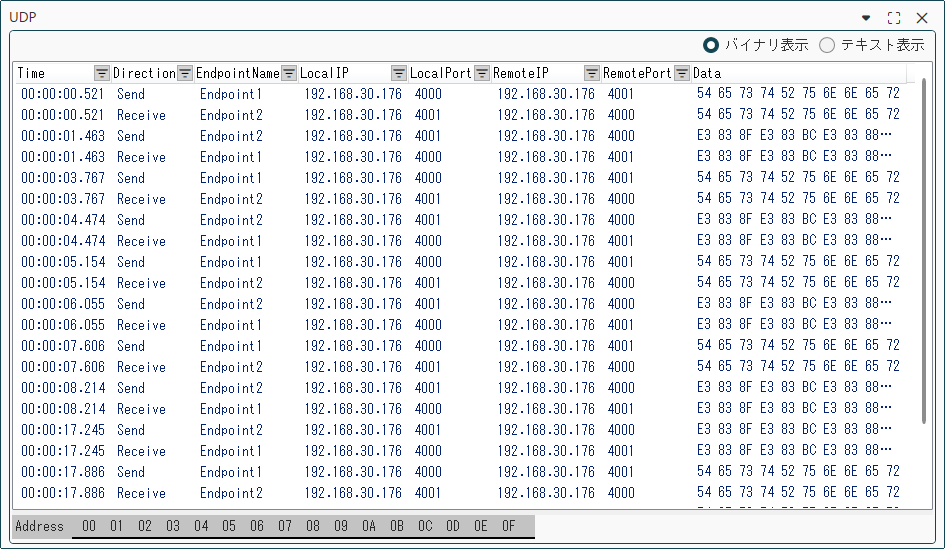

[UDP] ペインでは、テスト実行中に送受信を行った UDP パケットを時系列順に確認できます。

複数のエンドポイントで通信を行う場合、全エンドポイントでの送受信データが時系列順に表示されます。

[UDP] ペインに表示される各列は以下を表しています。

項目	説明
Time	テスト開始からのタイムスタンプ。ms 単位まで表示します。
Direction	送受信方向。TestRunner からの送信が "Send"、TestRunner が受信した場合は "Receive" が表示されます。
EndpointName	UDP 通信設定で設定したエンドポイント名が表示されます。
LocalIP	ローカルの IP アドレスが表示されます。
LocalPort	ローカルのポート番号が表示されます。
RemoteIP	リモートの IP アドレスが表示されます。
RemotePort	リモートのポート番号が表示されます。
Data	送受信データ。表示形式はラジオボタンで切り替えられます。

Note

ミリ秒単位で同時刻に送受信されたパケットの表示順は順不同になります。

[UDP] ペイン右上のラジオボタンで、データの表示形式を切り替えることができます。

1 byte ごとに 16 進数で表示されます。

データは 01 02 03 04 のように、スペース区切りの 16 進数形式で表示されます。

UDP 通信設定で設定したエンコーディングで変換されたテキストで表示されます。

バイナリデータがテキストとして解釈できない場合は、エスケープシーケンスや置換文字で表示される場合があります。

Note

表示形式の切り替えは、[UDP 詳細] ペインの表示にも適用されます。

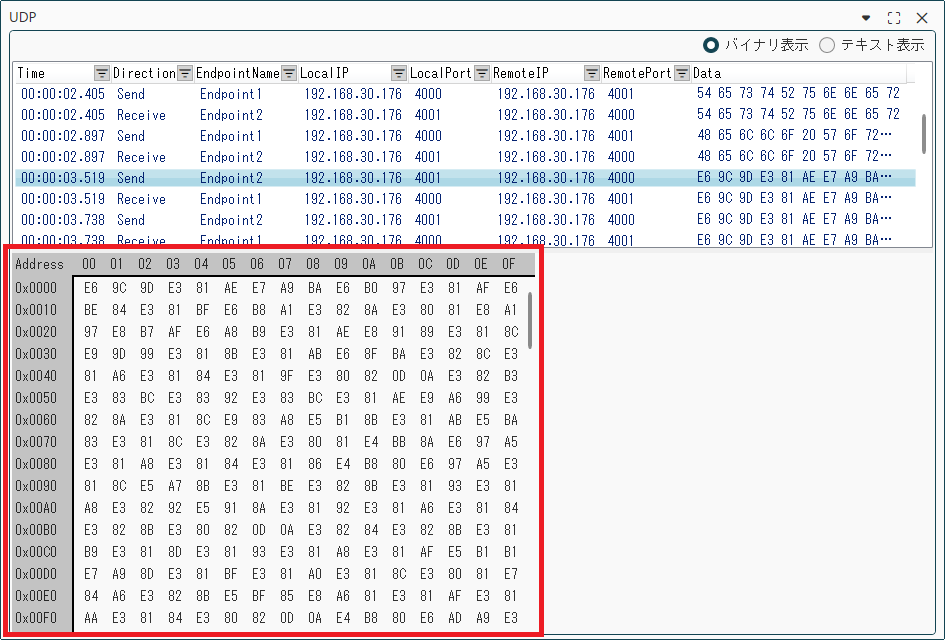

[UDP] ペイン上で詳細を確認したいパケットデータを選択することで、[UDP] ペイン下部に UDP 詳細パネルを表示できます。

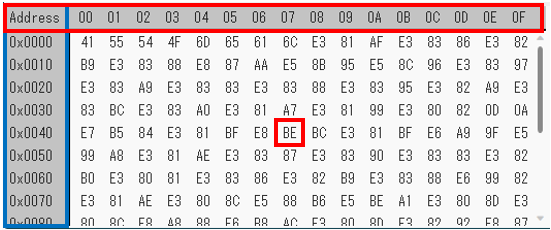

送受信データをグリッドで表示します。

下記の例では、0x47 byte 目のデータが 0xBE であることを表しています。

送受信データをテキストエリアで表示します。

ヘッダーにはエンコーディングとデータサイズが表示されます。

UDP 通信設定で設定したエンコーディングで変換されたテキストが表示されます。

Note

[UDP 詳細] ペインの表示形式 (バイナリ/テキスト) は、[UDP] ペインのラジオボタンの設定に従います。

[UDP] ペイン内の任意の行をダブルクリックすることで、他のペイン上の同一時刻のデータが同期して表示されます。

詳細は、ペインの時刻同期についてを参照してください。

[UDP] ペインの任意の列のヘッダにあるフィルタマークからフィルタ設定を行い、特定の UDP パケットを抽出することができます。

フィルタ設定を行うと、フィルタマークがからに変化します。

Note

テスト実行中はフィルタ機能を使用できません。

指定した開始時間 ~ 終了時間の UDP パケットを抽出します。

チェックをオンにし、hh:mm:ss.fff の形式で時間を指定します。

開始時間のみ指定した場合は、開始時間 ~ 最後の UDP パケットを抽出します。

終了時間のみ指定した場合は、最初の UDP パケット ~ 終了時間を抽出します。

Direction 列、EndpointName 列、LocalIP 列、LocalPort 列、RemoteIP 列、RemotePort 列のフィルタでは、チェックをオンにした選択肢に一致する UDP パケットを抽出します。
