シリアルペイン
このページでは、[シリアル] ペインについて説明します。
概要
[シリアル] ペインでは、テスト実行中に送受信を行ったパケットデータを時系列順に確認できます。
複数のポートで通信を行う場合、全ポートでの送受信データが時系列順に表示されます。

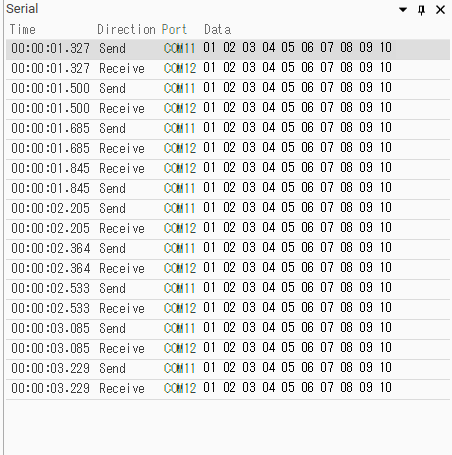

[シリアル] ペインに表示される各列は以下を表しています。
| 項目 | 説明 |
|---|---|
| Time | テスト開始からのタイムスタンプ。ms 単位まで表示します。 |
| Direction | 送受信方向。TestRunner からの送信が ”Send”、TestRunner が受信した場合は ”Receive” が表示されます。 |
| Port | 対象の COM ポート番号。シリアル通信設定で設定した COM ポート番号が表示されます。 |
| Data | 送受信データ。1 byte ごとに 16 進数で表示されます。 |
Note
ミリ秒単位で同時刻に送受信されたパケットの表示順は順不同になります。
シリアル詳細ペインの表示

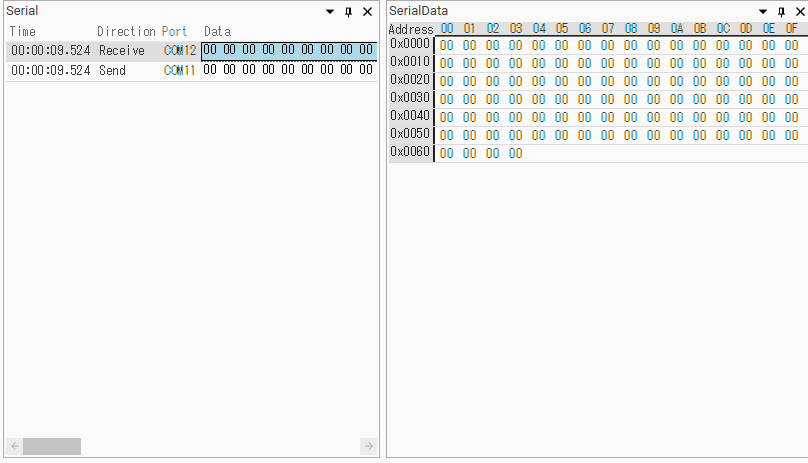

詳細を確認したいパケットデータ選択後、再度クリックすることで、[シリアル詳細] ペインを表示できます。
[シリアル詳細] ペインは、シリアルで選択状態の行のデータが表示されます。
[シリアル詳細] ペインでは、送受信データをグリッドで表示します。
- (赤枠)先頭行は下位の Index を表します。
- (青枠)先頭列は上位の Index を表します。

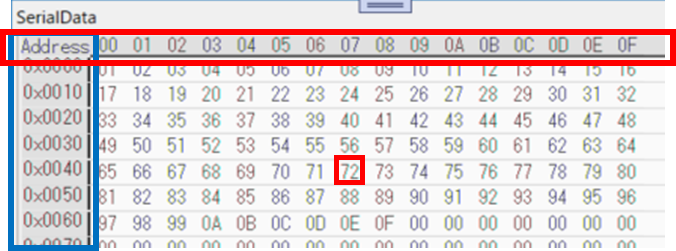

下記の例では、0x47 byte 目のデータが 0x72 であることを表しています。
他ペインとの時刻同期
[シリアル] ペイン内の任意の行をダブルクリックすることで、他のペイン上の同一時刻のデータが同期して表示されます。
詳細は、ペインの時刻同期について を参照してください。
