アナログ操作パネル (AM-AO)

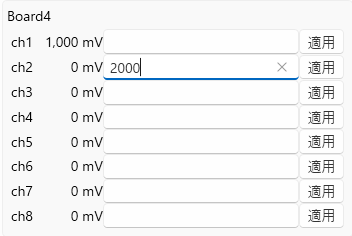

TestUnit 設定で "AM-AO" を選択している場合、アナログ操作パネルが表示されます。

テキストボックスに電圧 (mV 単位) を入力し、[適用] を押下することで拡張 I/F ボードの出力電圧が変化します。

現在の出力設定値は左側のテキストボックスに表示されます。

Note

入力は "0 ~ 5000" の整数値で入力してください。カンマや単位の入力はできません。

注意

現在の出力設定値は拡張 I/F ボードの分解能の値に丸め込まれた値が表示されます。そのため、設定した値よりも 1mV 小さい値が表示されることがあります。

[テストユニット設定] で出力リセットを無効にしている場合は、テスト開始時に現在値表示が "不定" となります。 出力操作を行うことで、現在値表示に実際の出力値が表示されるようになります。

Note

出力リセットを無効にしている場合、アプリケーション上での表記は "不定" ですが、実際の出力はテスト開始前の出力状態が維持されています。
