ペインの時刻同期について

このページでは、各種ペインの時刻同期機能について説明します。

概要

以下の 4 種のペインは、いずれかのペインの任意のデータを選択することで、他のペイン上でも同一時刻のデータあるいは、選択したデータより前の時刻のうち最新のデータが表示されます。

時刻同期するには、[MainWaveform] 内の任意の位置、あるいは、[シリアル] / [CAN] / [テストログ] いずれかのペインの任意の行をダブルクリックします。

各種ペインは、他のペインから時刻同期されると、該当データが表示される位置まで自動スクロールされます。

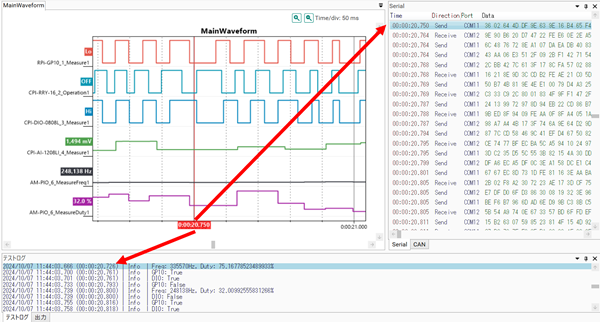

[MainWaveform] は時刻同期されると、同期時刻のデータが画面左端に表示されます。

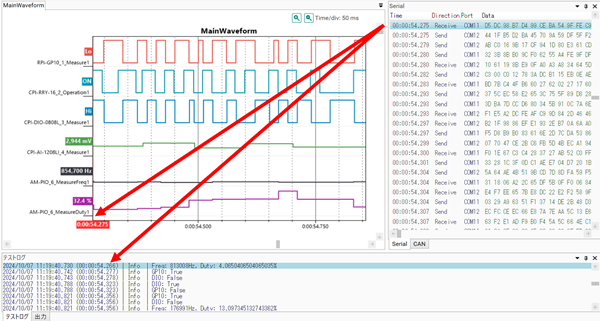

[シリアル] / [CAN] / [テストログ] ペインは時刻同期されると、同期時刻のデータが表示される位置までスクロールされ、選択状態になります。

Note

テスト実行中は時刻同期を行えません。
