プロジェクトの設定を行う

Note

スタートアップガイドの「TestUnitFW のインストール」及び「プロジェクトファイルの作成」を行った後の手順を説明します。前述の手順が済んでいない場合は、スタートアップガイドを参考に設定してください。

TestUnit 設定を行う

1. アプリ画面左上の [ファイル] > [各種設定] から [TestUnit 設定] をクリックします。

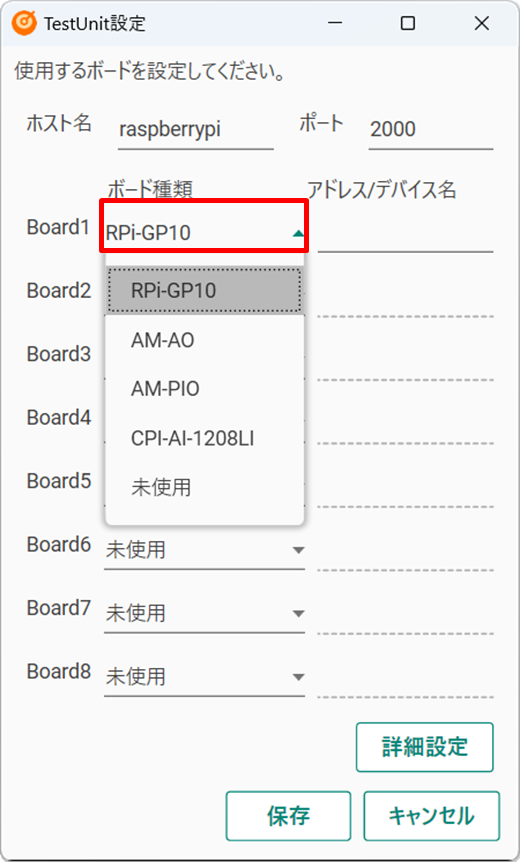

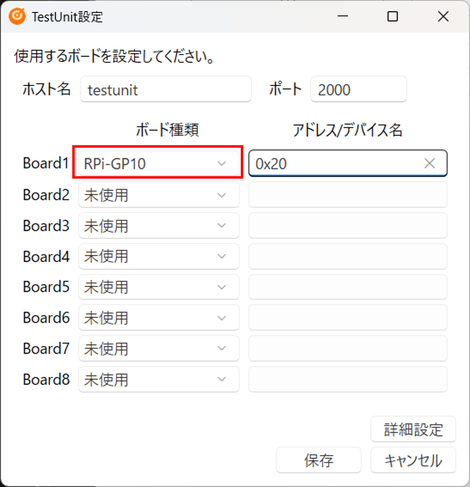

2. [ボード種類] から [RPi-GP10] を選択します。

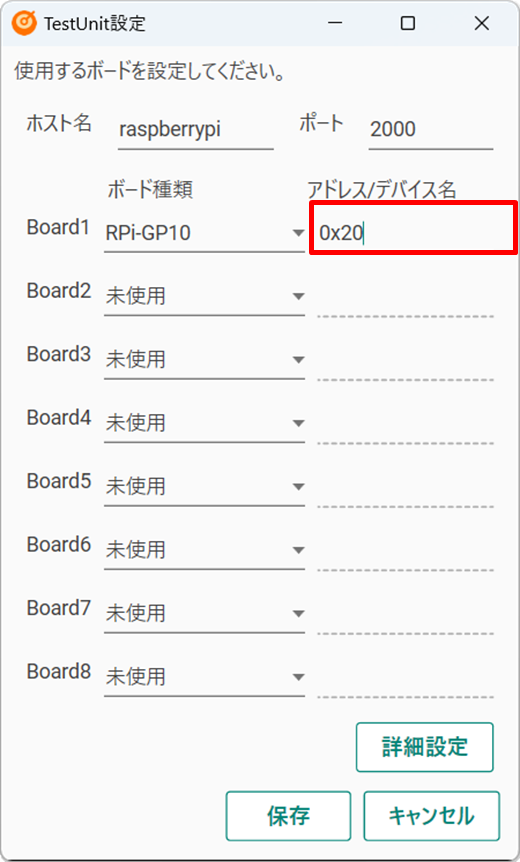

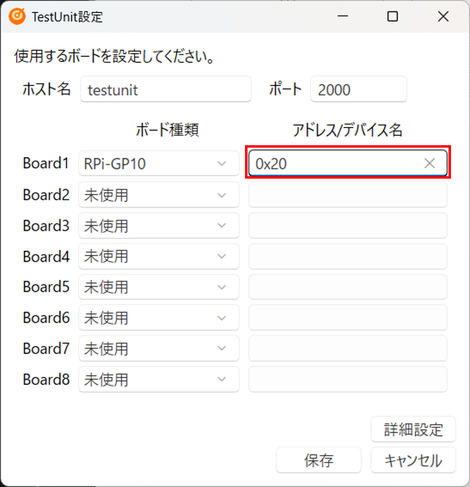

1. アドレスを設定するで設定した I2C アドレスを入力します。

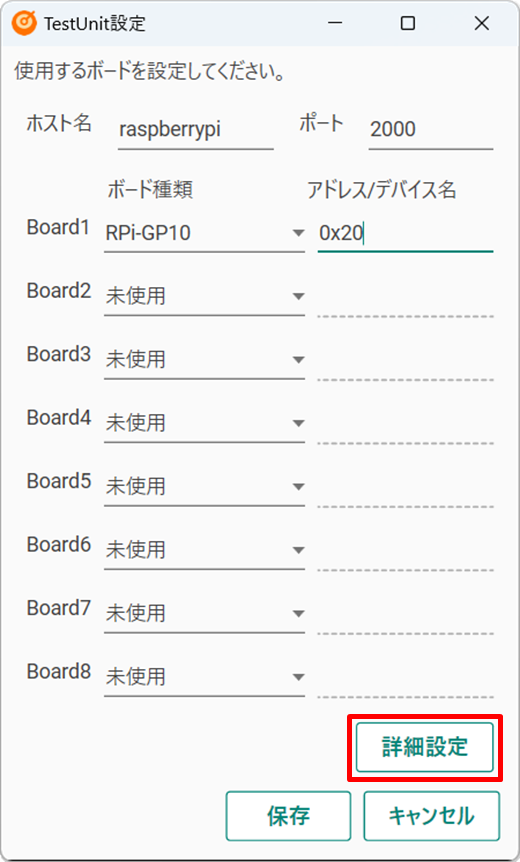

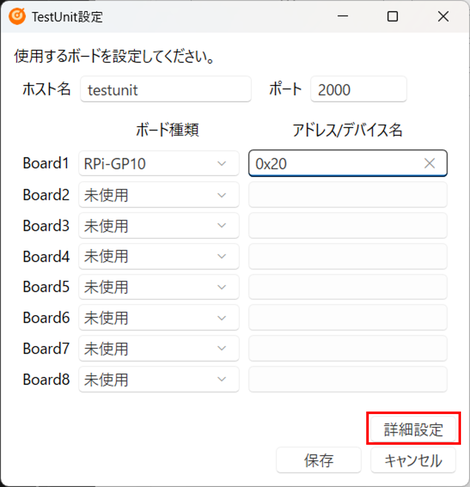

1. [詳細設定] を選択します。

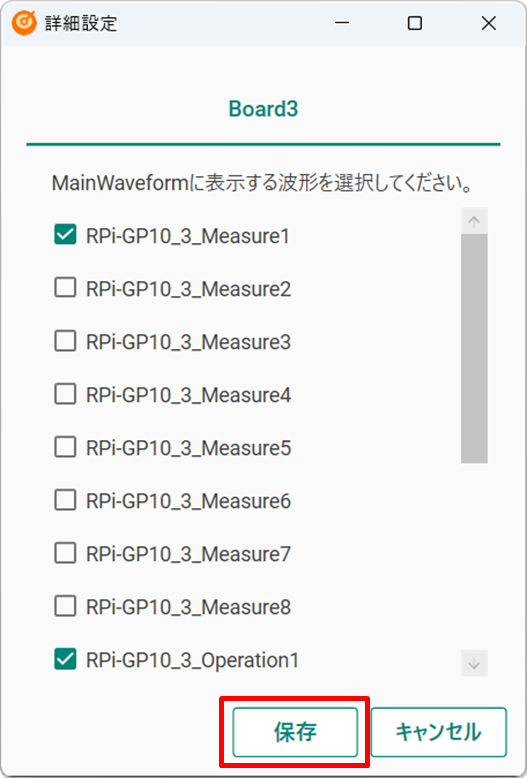

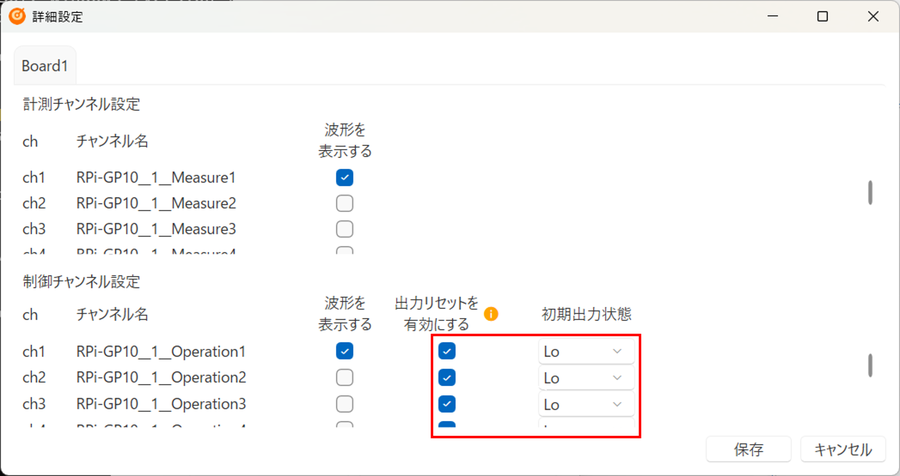

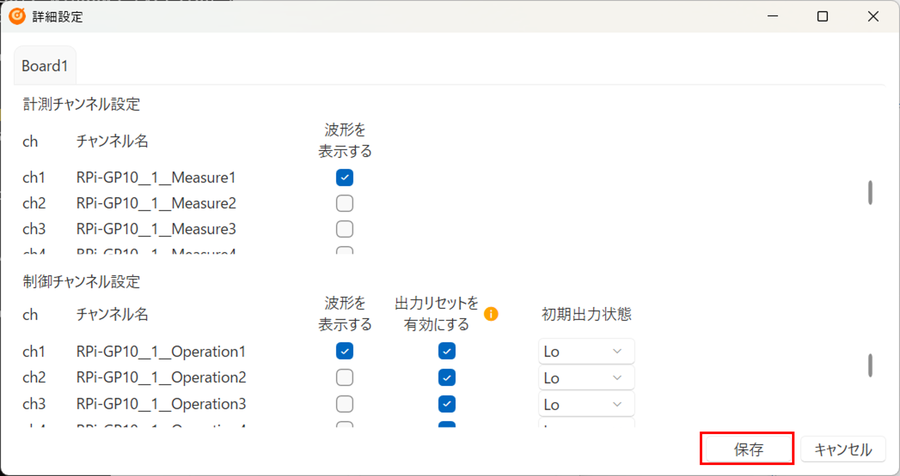

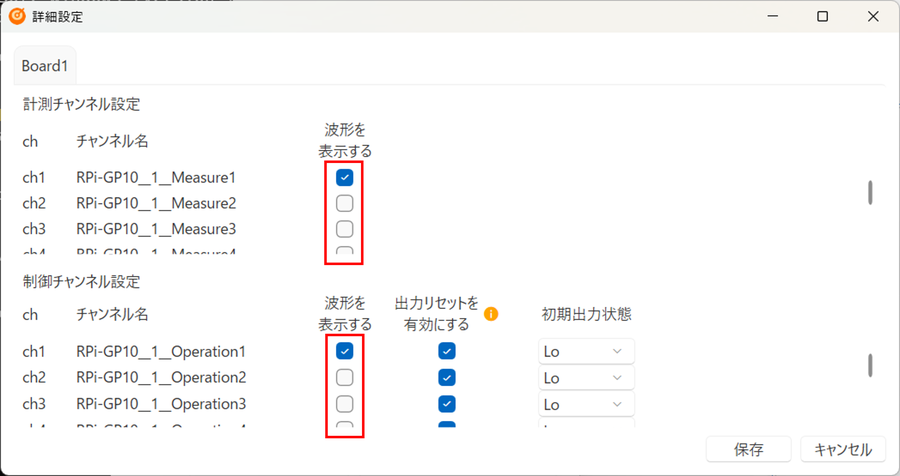

2. [詳細設定] ダイアログで [MainWaveform] に表示させたいチャンネルへチェックを入れ、不要なチャンネルはチェックを外してから [保存] をクリックします。

Note

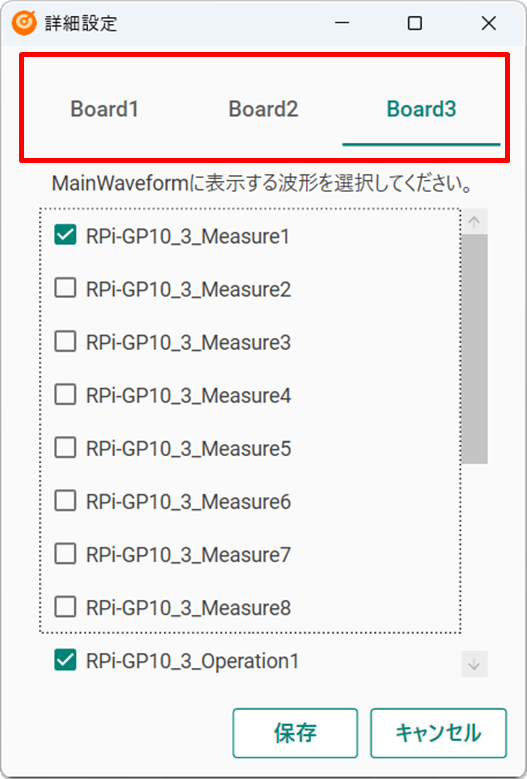

拡張 I/F ボードを複数枚重ねている場合は、タブで設定するボードを切り替えてください。

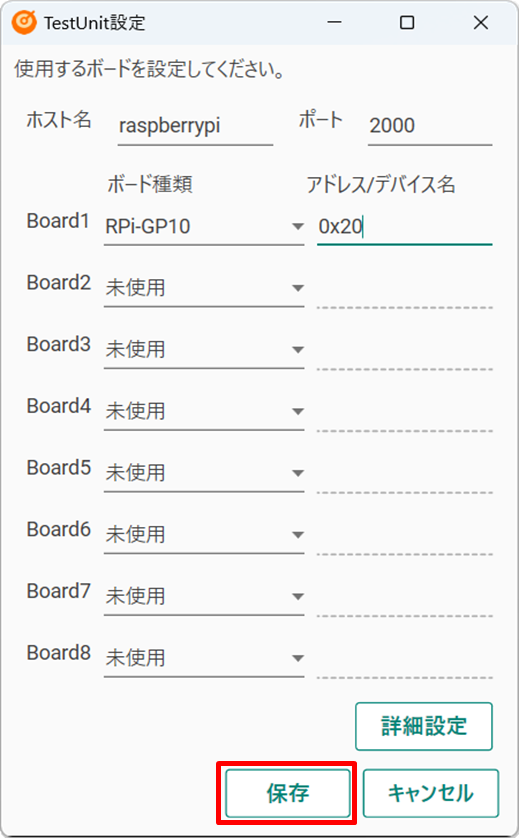

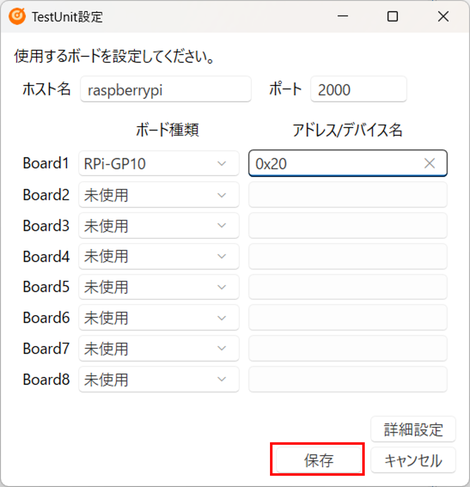

3. [TestUnit 設定] のダイアログに戻り、[保存] をクリックします。

プロジェクトの設定は以上です。次はTestRunner の GUI 上から制御を行うで実際に制御を試してみます。
