パルス操作パネル (AM-PIO)

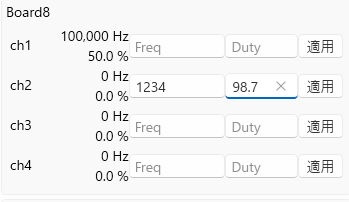

TestUnit 設定で "AM-PIO" を選択している場合、パルス操作パネルが表示されます。

テキストボックスに周波数 (Hz 単位)、Duty(0~99.9 %) を入力し、[適用] ボタンを押下することで拡張 I/F ボードの出力が変化します。

現在の出力設定値がテキストボックスに表示されます。

周波数、Duty のいずれか一方のみを入力して変化させることができます。

周波数、Duty のいずれかに "0" が指定された場合は出力が停止します。

Note

現在の出力設定値の入力上限値は、分解能に応じて設定されます。また、入力した値は分解能に応じて切り捨てられます。

Note

Duty は "Hi" 区間の比率です。"30 %" を指定した場合、Hi:30 %/Lo:70 % で出力されます。

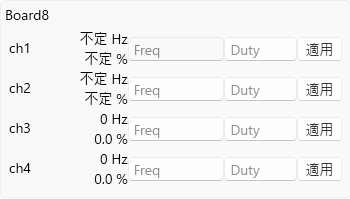

[テストユニット設定] で出力リセットを無効にしている場合は、テスト開始時に現在値表示が "不定" となります。 出力操作を行うことで、現在値表示に実際の出力値が表示されるようになります。

Note

出力リセットを無効にしている場合、アプリケーション上での表記は "不定" ですが、実際の出力はテスト開始前の出力状態が維持されています。
