レポートのエクスポート

このページでは、レポートのエクスポート機能について説明します。

この機能を使用し、レポートを CSV 形式でエクスポートすることができます。

エクスポートできるレポートの種類は、以下の表に記載されています。

出力レポート	出力内容

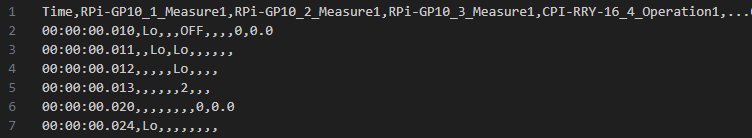

TestUnit	MainWaveform の波形データを表す CSV ファイルをエクスポートします。CSV ファイルの先頭行には、MainWaveform のチャンネルラベルが並びます。2 行目以降には、各チャンネルのデータが時系列順に列挙されます。該当する時刻にデータがないチャンネルは、空欄として表示されます。
Serial	[シリアル] ペインに表示されている内容が、そのまま CSV ファイルにエクスポートされます。
CAN	[CAN] ペインに表示されている内容が、そのまま CSV ファイルにエクスポートされます。

注意

レポートが大量にある場合、エクスポートに時間がかかる可能性があります。

注意

100 万件を超えるレポートデータをエクスポートした CSV ファイルは、Microsoft Excel では全ての行が正しく表示されない可能性があります。

エクスポートを行う方法

エクスポートには、以下の 2 つ方法があります。

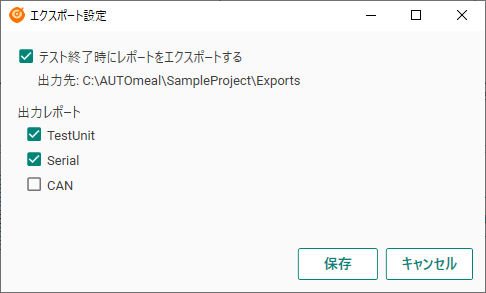

[エクスポート設定] ダイアログからテスト終了時にレポートをエクスポートする設定ができます。

[テスト終了時にレポートをエクスポートする] チェックボックスを選択して、テスト終了時に取得したレポートをエクスポートするかどうかを設定してください。

出力先は <プロジェクトルート>\Exports 以下になります。

なお、出力先のフォルダは、エクスポート時に自動で作成されます。

エクスポートするレポートは、[出力レポート] から選択してください。

ただし、選択したレポートであっても、テスト実行時に計測していないレポートはエクスポートされません。

[保存] ボタンで設定が反映され、ダイアログを閉じます。

[キャンセル] ボタンで変更を破棄しダイアログを閉じます。

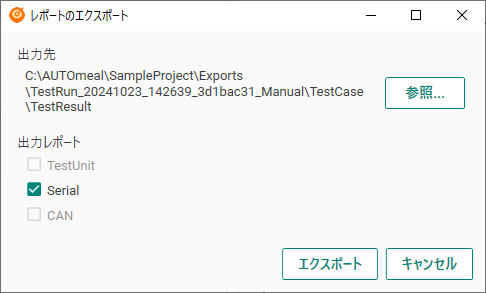

[レポートのエクスポート] ダイアログから現在表示しているレポートをエクスポートできます。

レポートの出力先フォルダを [参照...] ボタンから選択してください。

エクスポートするレポートは、[出力レポート] から選択してください。

[エクスポート] ボタンでレポートがエクスポートされ、ダイアログが閉じます。

[キャンセル] ボタンでエクスポートは行わずにダイアログを閉じます。

Note

MainWaveform、[シリアル] ペイン、[CAN] ペインに表示されているレポートのみがエクスポート対象となります。
