TestRunner の GUI 上から制御を行う

Note

ここでは、これまでの設定に不備なく、AUTOmeal を用いてターゲットの制御ができることを確認するために TestRunner アプリケーションの GUI 上から制御を行います。

テストを開始する

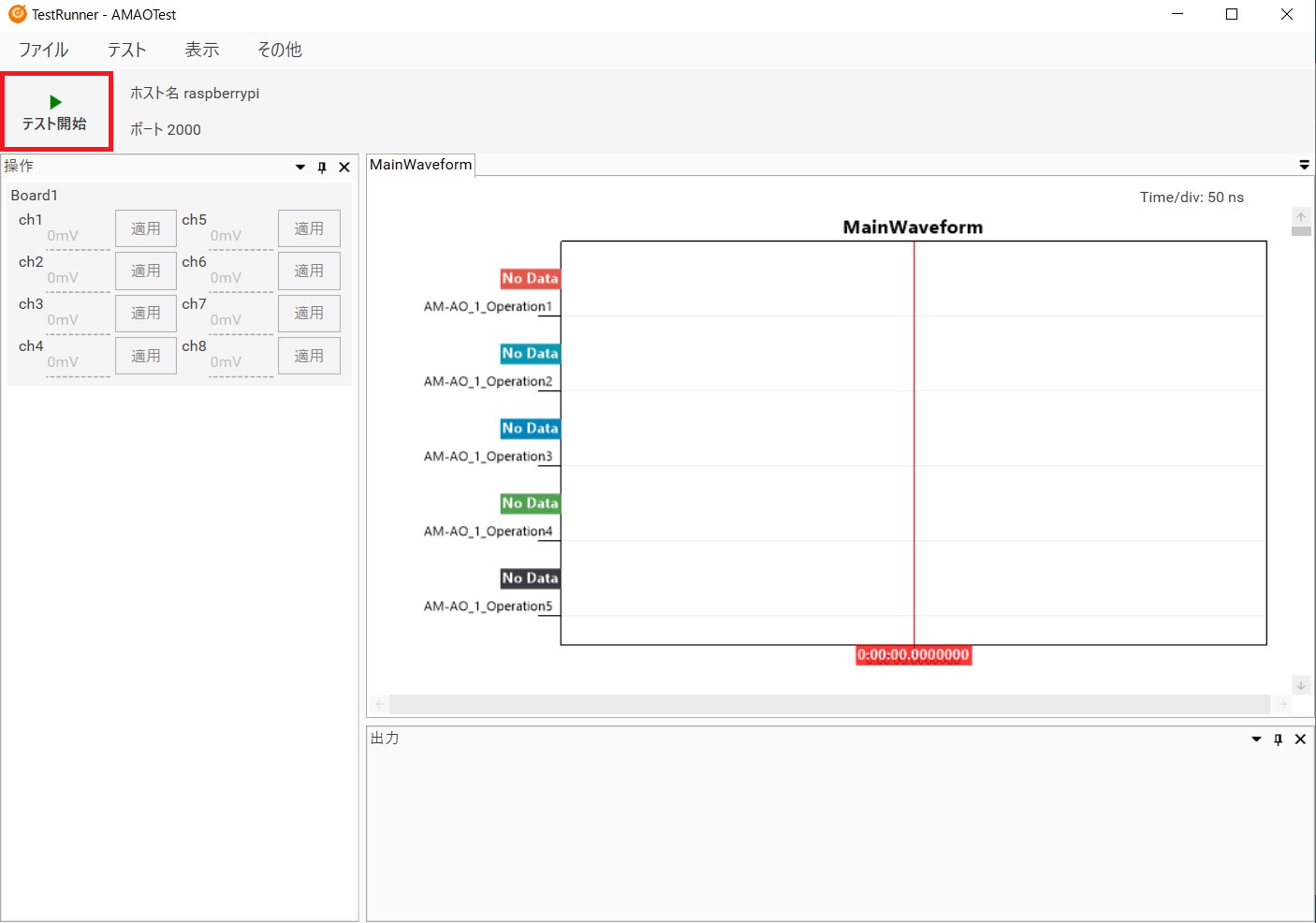

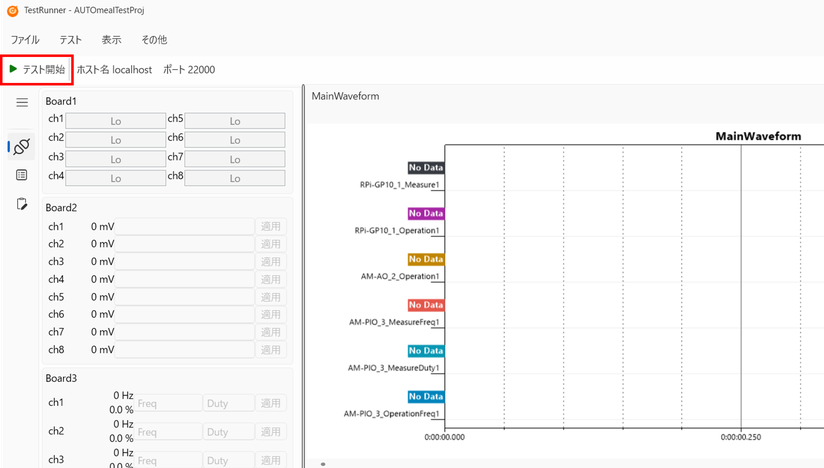

TestRunner アプリの左上にある [テスト開始] をクリックし、テストを開始します。 ([テスト開始]/[テスト終了] ボタンのある場所を “ツールバー” と呼びます。)

注意

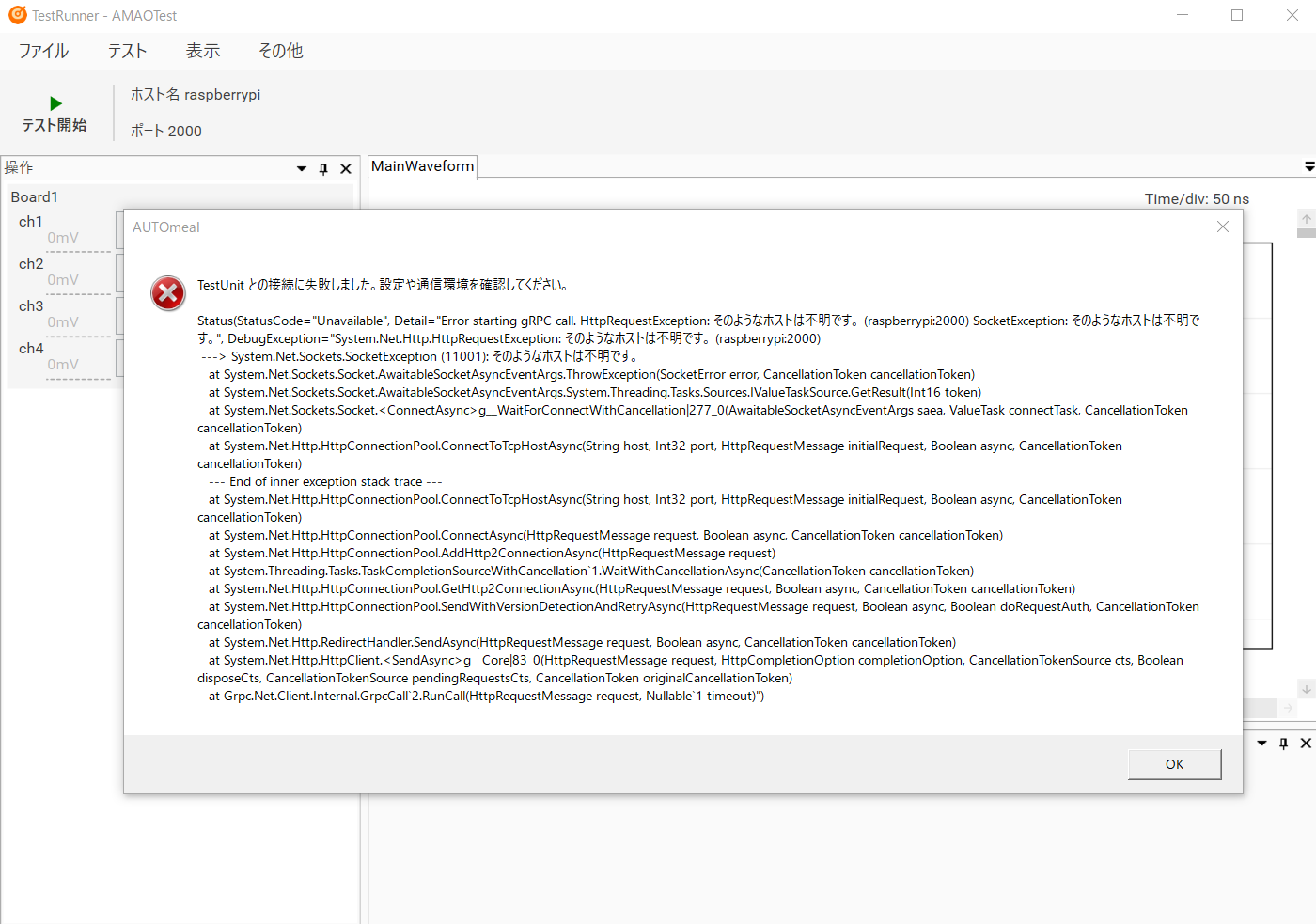

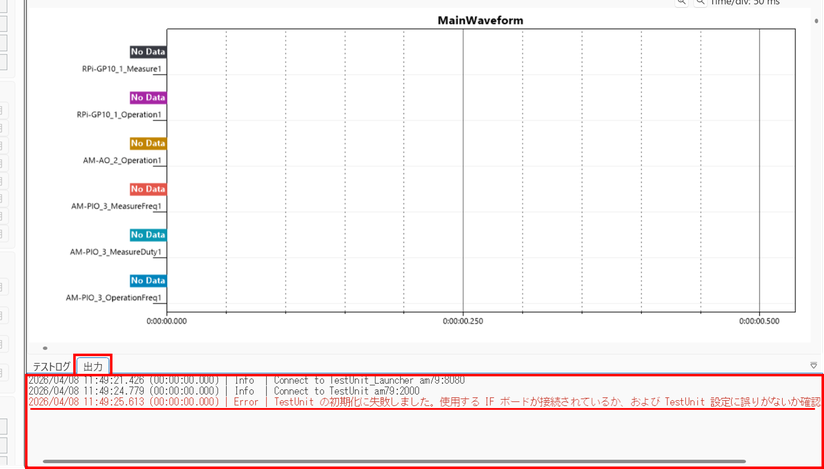

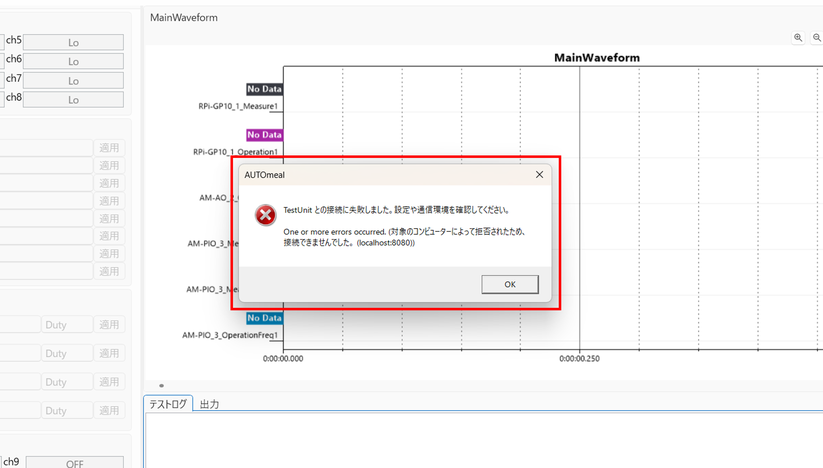

TestUnit との設定や接続に問題がある場合は、下図のようにエラーが表示されるため、設定及び接続を見直してください。

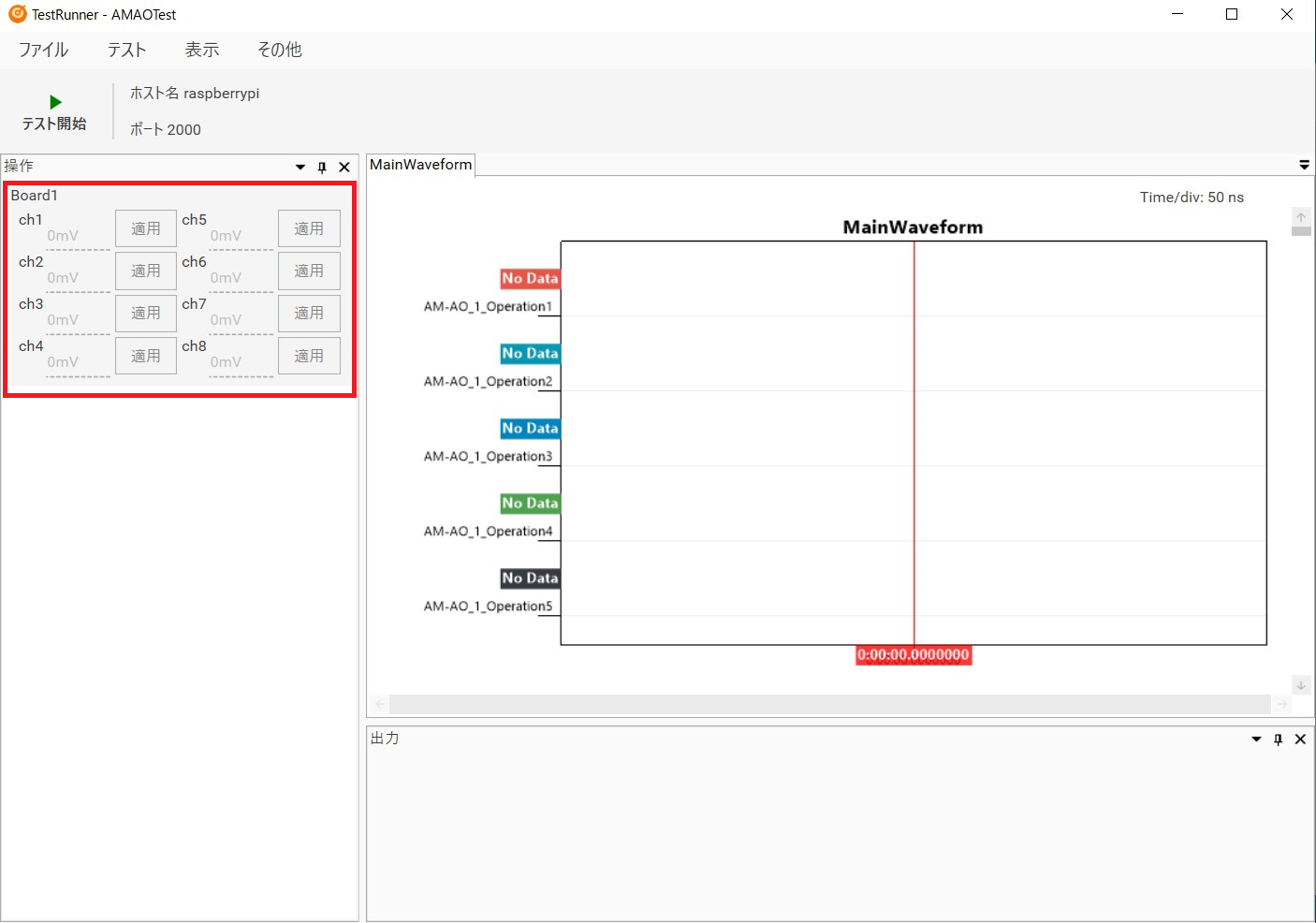

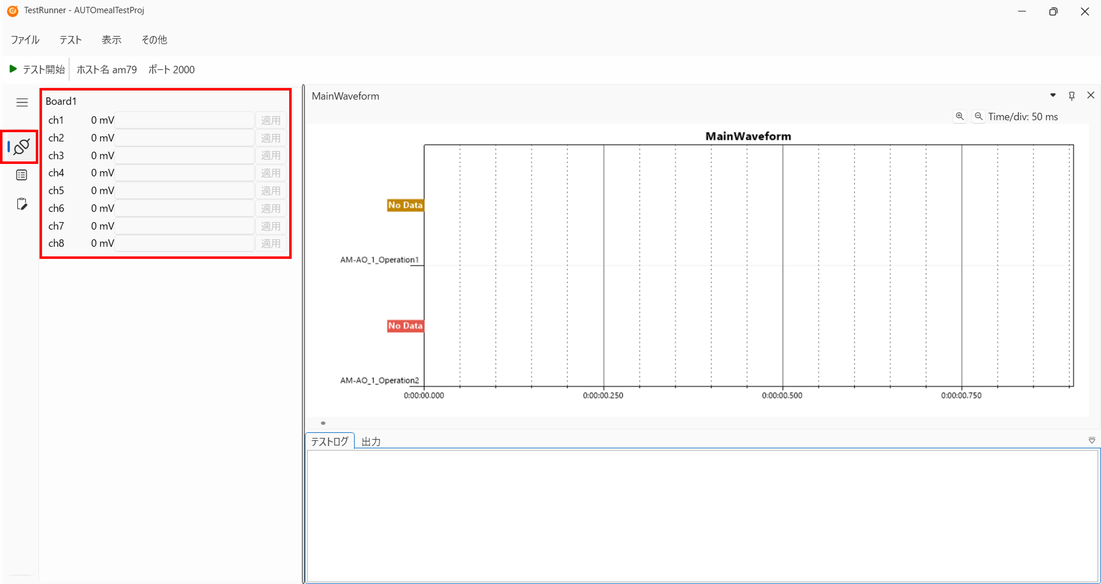

画面左側のナビゲーションバーから一番上の [Operation] を選択すると、操作パネルが表示されます。
操作パネルを使ってターゲットへの制御信号を送信します。 (操作パネルが表示される部分を [操作] ペインと呼びます。)

制御対象の ch に出力電圧 (mV) を入力後に [適用] ボタンを押下することで出力が変更されます。

注意

初期状態は AM-AO の詳細設定を行うで設定した内容によって変わります。初期化を無効に設定しているチャンネルは "不定" という表示になりますが、HWの出力状態はテスト開始直前の状態を維持しています。

ch1:2500 mV を入力後、[適用] ボタンを押下します。

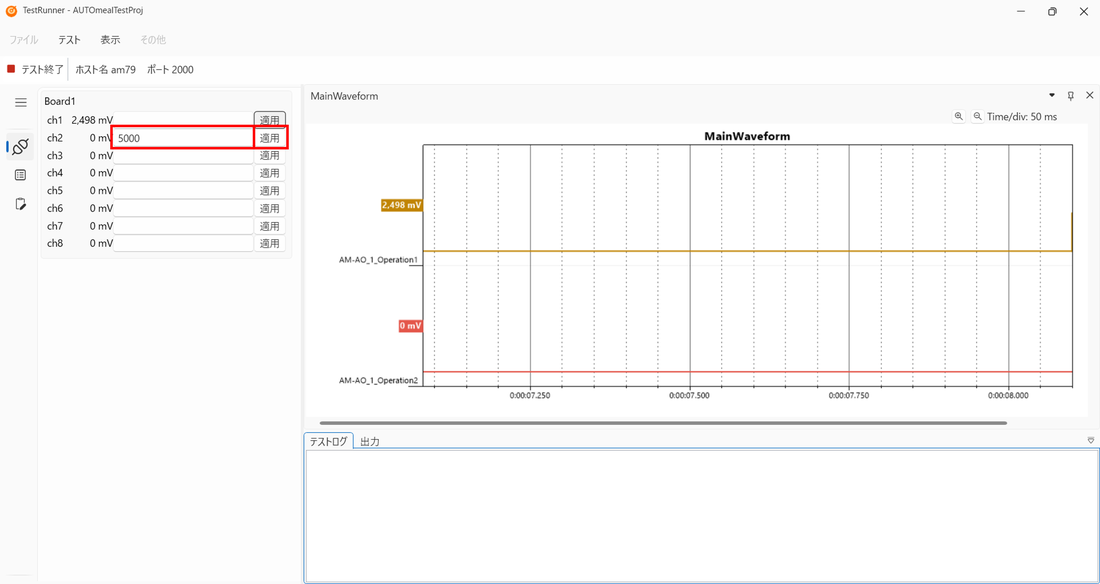

さらに、ch2:5000 mV を入力後、[適用] ボタンを押下します。

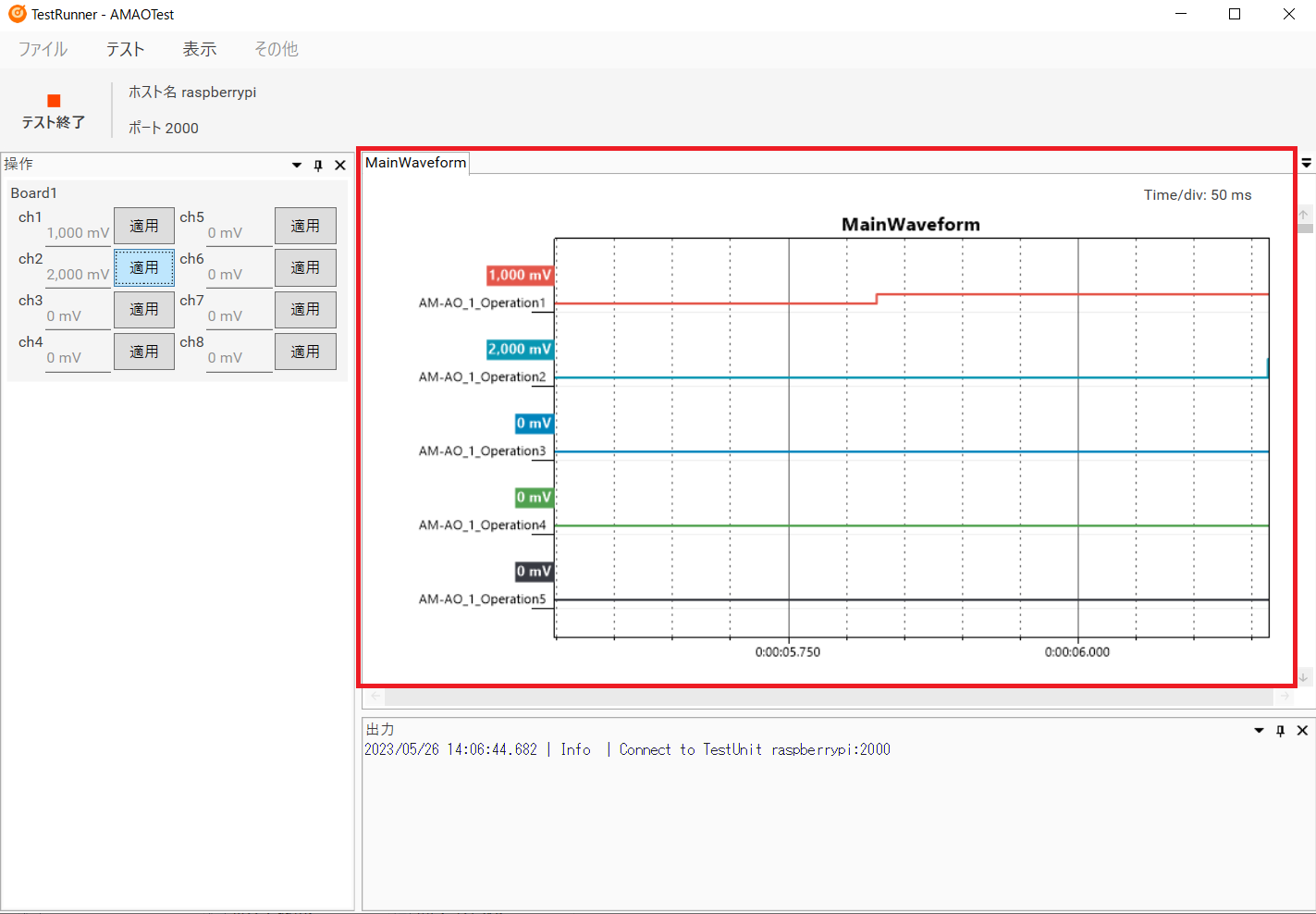

AUTOmeal からターゲットに対して出力された信号をアプリ上に表示される波形で確認します。

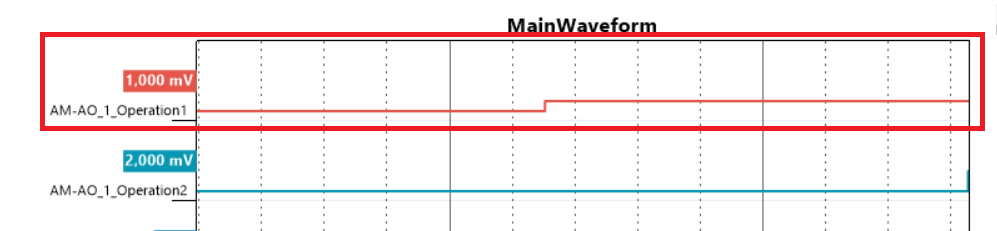

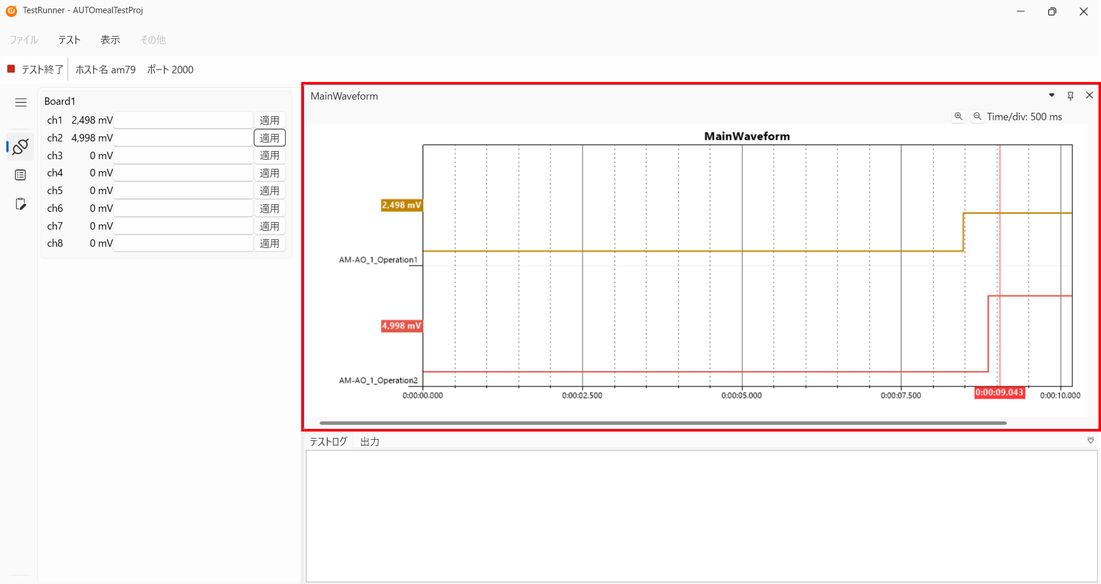

MainWaveform にはチャンネルごとに波形が表示されます。 (1 チャンネルごとの表示領域を”トラック”と呼びます。)

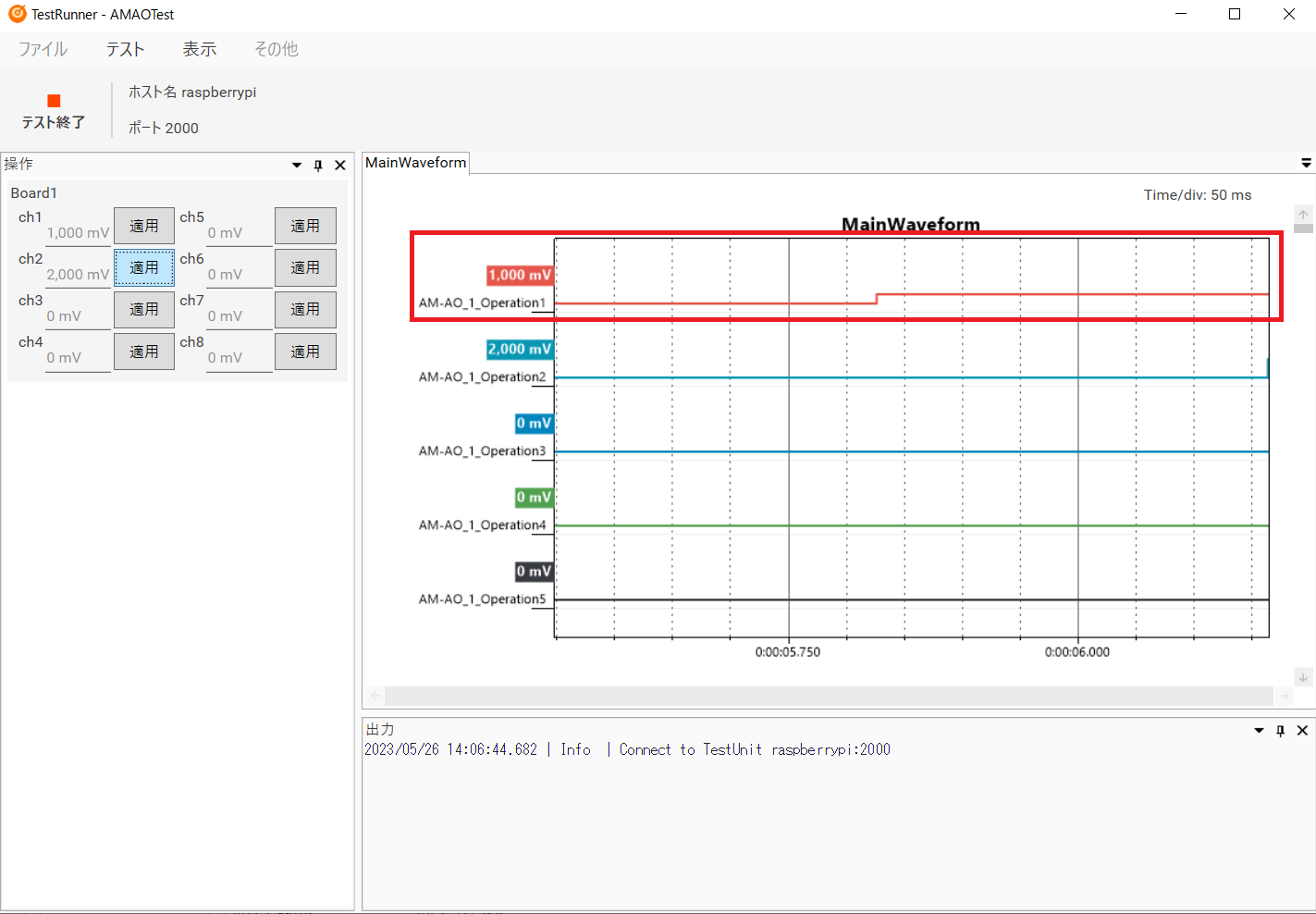

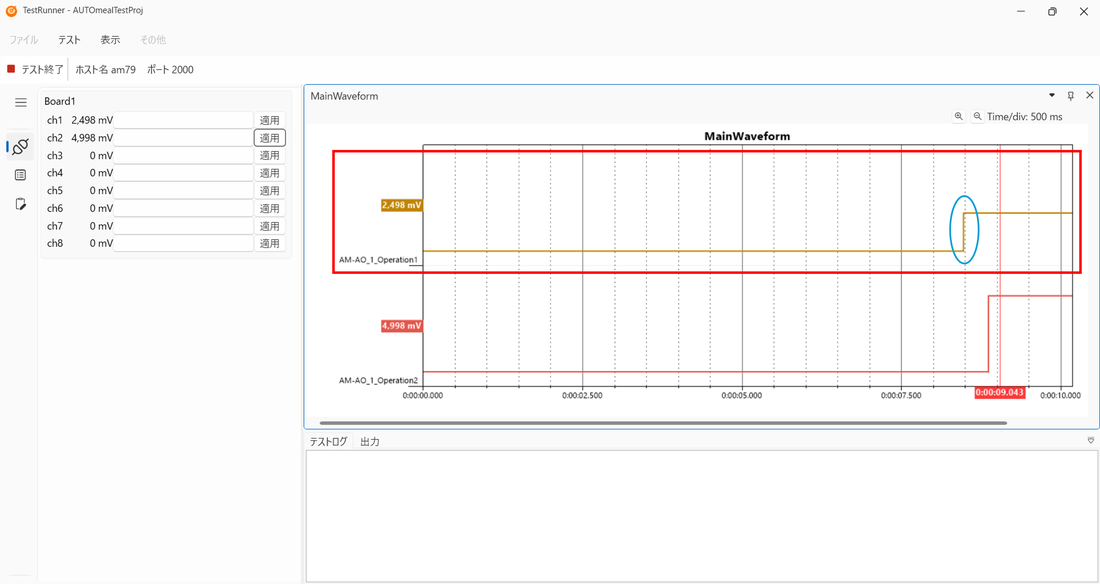

制御しているチャンネルの波形が操作とともに変化することを確認します。

Note

テスト実行中は描画の更新毎に自動でスクロールが行われます。横軸方向はスクロールできません (縦軸方向は可能)。

一度表示範囲外になった波形はテスト終了まで再度表示することはできません。

Note

AM-AO のみを使用している場合は、制御 (出力電圧を GUI から変更) を行ったときに表示が更新されます。

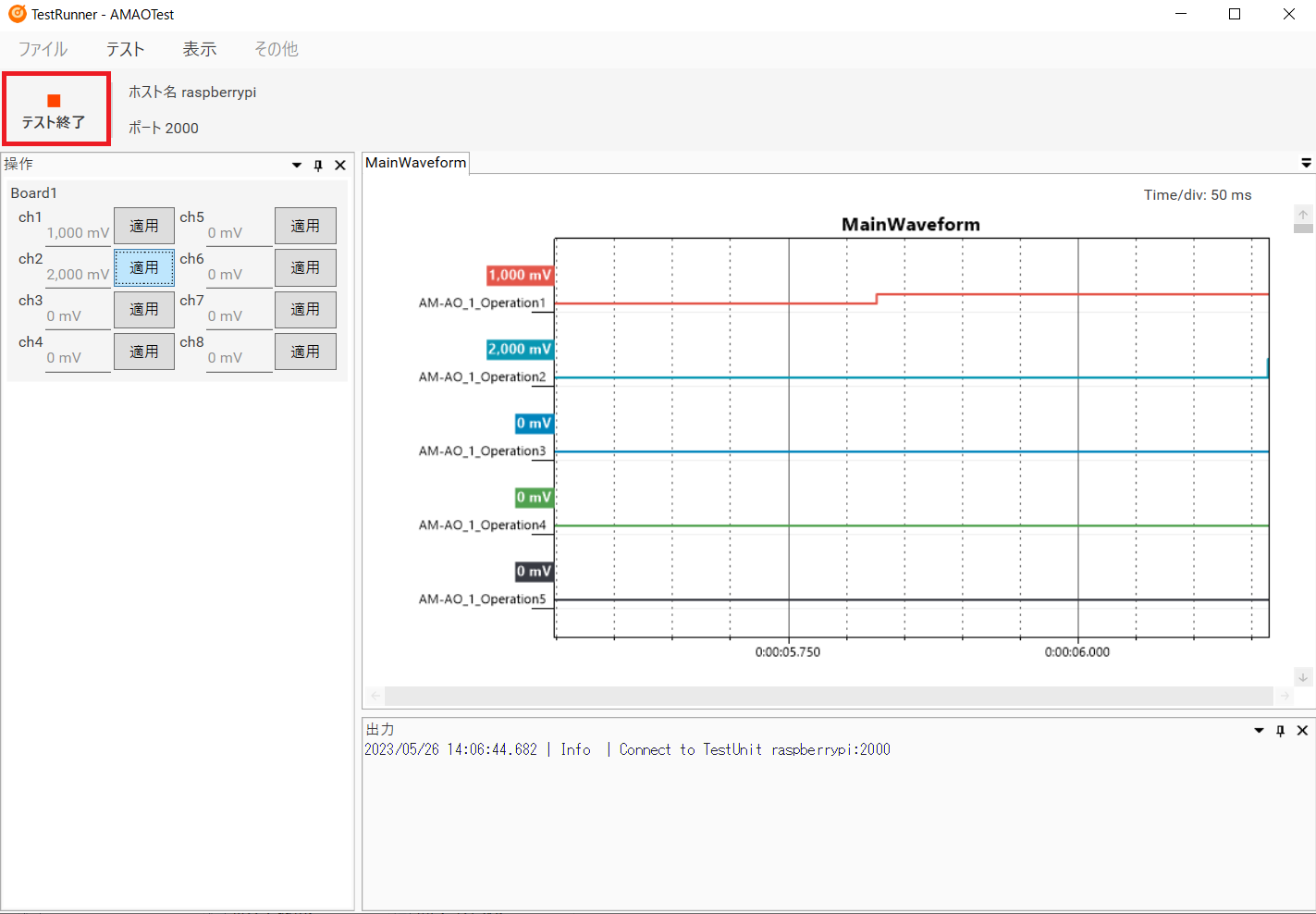

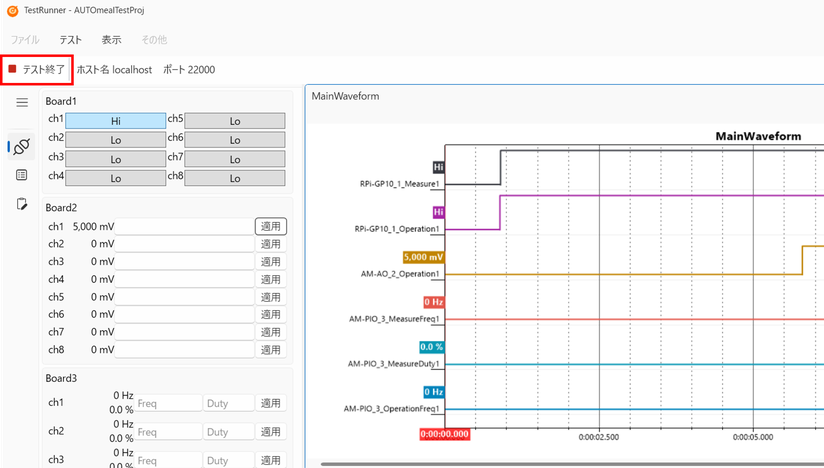

ツールバーにある [テスト終了] をクリックし、テストを終了します。

注意

テスト実行中に何らかのエラーが発生した場合は、強制的にテストを終了します。出力状態もエラー発生直前の状態が維持されることに留意してください。

TestRunner の GUI 上から制御を行う手順は以上です。ターゲットから計測した値は次の TestRunner の GUI 上でテスト結果の確認を行うで確認します。
