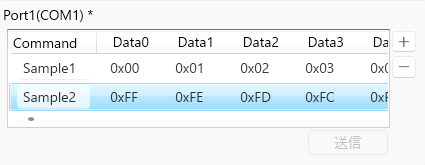

シリアル送信パネル

シリアル通信設定を有効にしている場合、シリアル送信パネルが表示されます。

シリアル送信パネルではシリアル通信で送信するデータを編集できます。

行の追加・削除

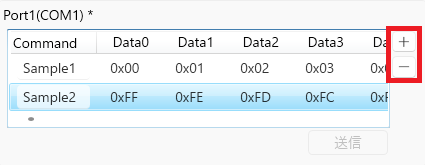

リスト右の [+] / [-] ボタンで [行の追加] や [行の削除] が行えます。

[+] ボタンで、選択行の上に新規行が挿入されます。

[-] ボタンで、選択行が削除されます。

パケットデータの編集

リスト内の各セルをクリックすることで、データを編集できます。

入力内容は下記に従ってください。入力エラーがある場合、入力値は破棄されます。

Note

パケットデータの編集はテスト実行中かどうかに関わらず行うことができます。

項目	説明
Command	任意のデータ名を設定できます。カンマ、ダブルクォーテーションは使用できません。
DataX	送信するデータを 1 byte 単位で設定します。0~9 , A~F の 16 進数で入力してください。先頭に "0x" がない場合は自動で補完されます。1 文字の場合、0 で補完されます。

[DataX] 列数は [シリアル通信設定] の [送信パケットサイズ] 設定に依存します。

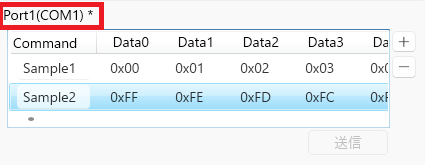

編集後は、編集内容がシリアルコマンド定義ファイルへ保存されるまでシリアル送信パネル名の後ろに "*" が表示されます。

パケットデータの送信

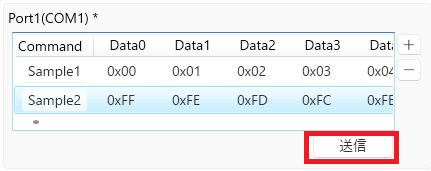

[送信] ボタンを押下することで、選択行のデータが送信されます。

パケットデータの保存

編集したパケットデータは、テスト開始時または [ファイル] > [プロジェクトを上書き保存] で保存されます。

また、編集内容がある状態で [シリアル通信設定] や [プロジェクトを開く] などを行った場合、保存確認のダイアログが表示されます。

保存後は、シリアル送信パネル名の後ろの "*" が削除されます。

Note

複数のシリアル送信パネルを編集した状態でも、一度の保存確認ダイアログでまとめて保存操作を行います。
